ก้านกลวง

ความสม่ำเสมอของความหนาของผนังจะกำหนดความแข็งแกร่งในโลกแห่งความเป็นจริงที่มากกว่าเส้นผ่านศูนย์กลางเพียงอย่างเดียว

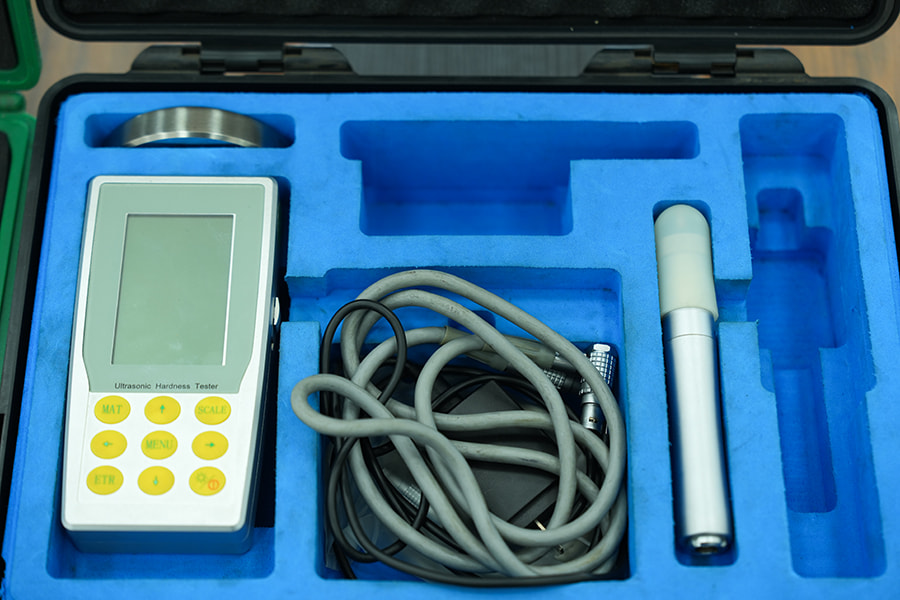

ความแข็งแรงของก้านลูกสูบกลวงไม่ได้เป็นเพียงหน้าที่ของเส้นผ่านศูนย์กลางภายนอกและขนาดรูเจาะบนกระดาษเท่านั้น แต่ยังขึ้นอยู่กับความหนาของผนังที่สม่ำเสมอสม่ำเสมอตลอดเส้นรอบวงเต็มและตลอดความยาวทั้งหมดอีกด้วย หากรูเจาะภายในหลุดออกจากศูนย์กลางเล็กน้อยในระหว่างการตัดเฉือน ด้านหนึ่งของก้านจะมีผนังที่บางกว่าอีกด้านหนึ่ง ทำให้เกิดจุดอ่อนซึ่งมีพฤติกรรมแตกต่างไปอย่างมากภายใต้การรับน้ำหนักมากกว่าความหนาของผนังที่ระบุ ความเยื้องศูนย์ประเภทนี้จับได้ยากด้วยการวัดเส้นผ่านศูนย์กลางภายนอกแบบง่ายๆ ซึ่งเป็นเหตุผลว่าทำไมการตรวจสอบความหนาของผนังจึงมักต้องใช้การทดสอบความหนาด้วยคลื่นอัลตราโซนิกหลายจุดตามแนวแกน แทนที่จะอาศัยการตรวจสอบด้วยสายตาหรือมิติของภายนอกเพียงอย่างเดียว

ในทางปฏิบัตินี่หมายถึงสอง ก้านลูกสูบกลวง ด้วยข้อกำหนดเส้นผ่านศูนย์กลางภายนอกและภายในที่เหมือนกันบนแผ่นข้อมูลจำเพาะ อาจมีความสามารถในการรับน้ำหนักในโลกจริงที่แตกต่างกันอย่างมีนัยสำคัญ หากผลิตภัณฑ์หนึ่งถูกผลิตขึ้นโดยมีการควบคุมจุดรวมศูนย์กลางที่เข้มงวดมากขึ้นในระหว่างการเจาะมากกว่าที่อื่น

การตกแต่งการเจาะภายในมีความสำคัญพอๆ กับพื้นผิวด้านนอก

การสนทนาที่มีคุณภาพส่วนใหญ่เกี่ยวกับก้านลูกสูบจะเน้นที่ผิวด้านนอก เนื่องจากนั่นคือสิ่งที่ทำปฏิกิริยากับซีล อย่างไรก็ตาม สำหรับก้านลูกสูบกลวงของกระบอกไฮดรอลิก พื้นผิวของรูภายในยังต้องการการดูแล โดยเฉพาะอย่างยิ่งในการออกแบบที่รูจะบรรทุกน้ำมันไฮดรอลิกหรือทำหน้าที่เป็นทางผ่านสำหรับการประปาภายใน พื้นผิวภายในที่หยาบหรือไม่สม่ำเสมอสามารถสร้างความปั่นป่วนในการไหลของของไหล ทำให้เกิดการกัดกร่อนภายในเมื่อเวลาผ่านไป และในการออกแบบบางอย่าง ทำหน้าที่เป็นตัวเพิ่มความเครียดที่ช่วยลดอายุความเมื่อยล้าจากภายในสู่ภายนอกมากกว่าจากภายนอกเข้ามา

การขัดเงาเป็นขั้นตอนรองการตกแต่ง

การใช้งานแท่งกลวงหลายๆ แบบรวมถึงการลับคมรูภายในหลังการเจาะ โดยเฉพาะเพื่อทำให้รอยเครื่องมือที่เหลือจากกระบวนการเจาะเรียบขึ้น ขั้นตอนนี้มักจะถูกข้ามไปสำหรับแท่งกลวงที่มีราคาต่ำกว่า ซึ่งเป็นเหตุผลหนึ่งที่ทำให้คุณภาพพื้นผิวของรูเจาะอาจแตกต่างกันอย่างมากระหว่างซัพพลายเออร์ แม้ว่าข้อกำหนดภายนอกจะเหมือนกันก็ตาม

เหตุใดวิธีการเจาะจึงส่งผลมากกว่าแค่การเจาะ

การสร้างรูภายในในก้านลูกสูบกลวงโดยทั่วไปจะทำผ่านการเจาะรูลึกหรือการเจาะด้วยปืน และวิธีการที่ใช้มีผลกระทบต่อด้านท้ายน้ำต่อความตรงโดยรวมของก้าน ไม่ใช่แค่คุณภาพของรูเท่านั้น การเจาะรูลึกจะสร้างความร้อนและแรงตัดอย่างมีนัยสำคัญบนเส้นทางที่ยาวและแคบ และหากกระบวนการไม่ได้รับการควบคุมอย่างดี สว่านอาจเคลื่อนตัวออกจากศูนย์กลางเล็กน้อยในขณะที่ดำเนินการ ซึ่งทำให้เกิดทั้งความเยื้องศูนย์กลางของรูและแนวโน้มที่ก้านจะพัฒนาโค้งเล็กน้อยเมื่อวัสดุโดยรอบกระจายความเครียดภายในใหม่

• การเจาะด้วยปืนมีแนวโน้มที่จะทำให้ได้รูที่ตรงและสม่ำเสมอมากกว่าในความยาวที่ยาว เมื่อเทียบกับการเจาะรูลึกมาตรฐาน
• น้ำหล่อเย็นไหลผ่านสว่านในระหว่างกระบวนการช่วยควบคุมการสะสมความร้อน และลดความเสี่ยงที่สว่านจะเดิน
• ก้านคลายความเค้นหลังการเจาะช่วยให้ความตรงขั้นสุดท้ายคงที่ก่อนที่เส้นผ่านศูนย์กลางภายนอกจะถูกตัดเฉือนขั้นสุดท้าย
• โดยทั่วไปแล้ว แท่งที่เจาะด้วยการผ่านต่อเนื่องครั้งเดียวจะแสดงจุดรวมศูนย์ได้ดีกว่าแท่งที่เจาะในระยะที่สั้นกว่าหลายๆ ครั้ง

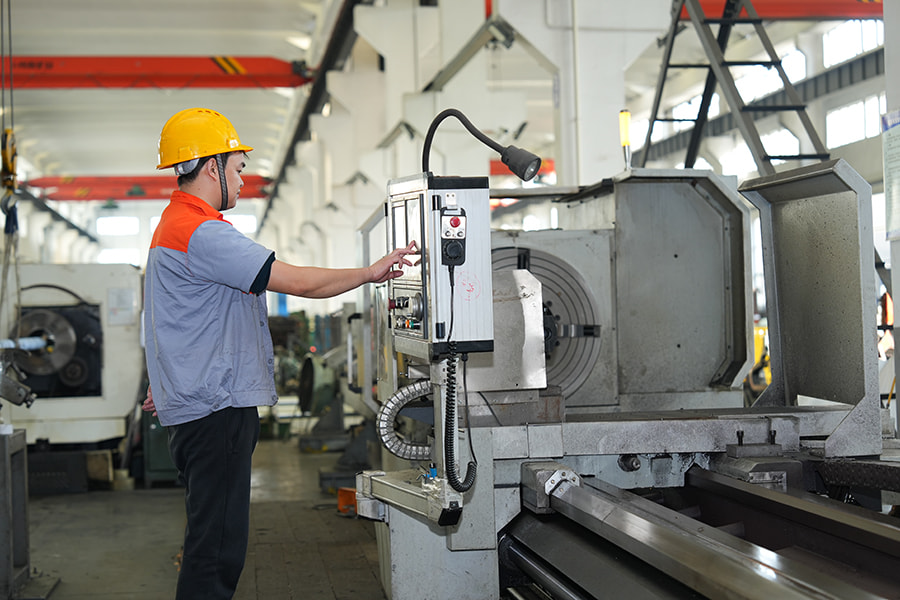

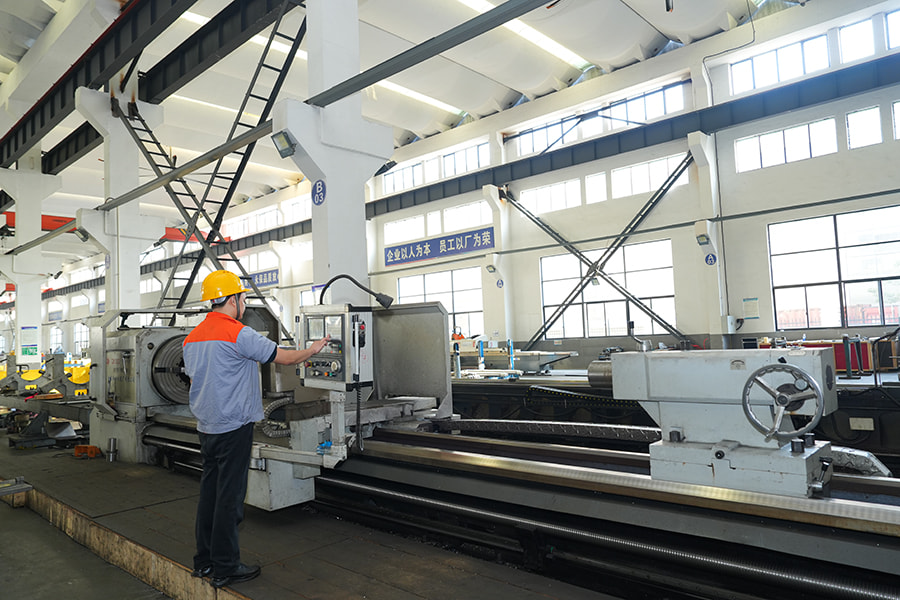

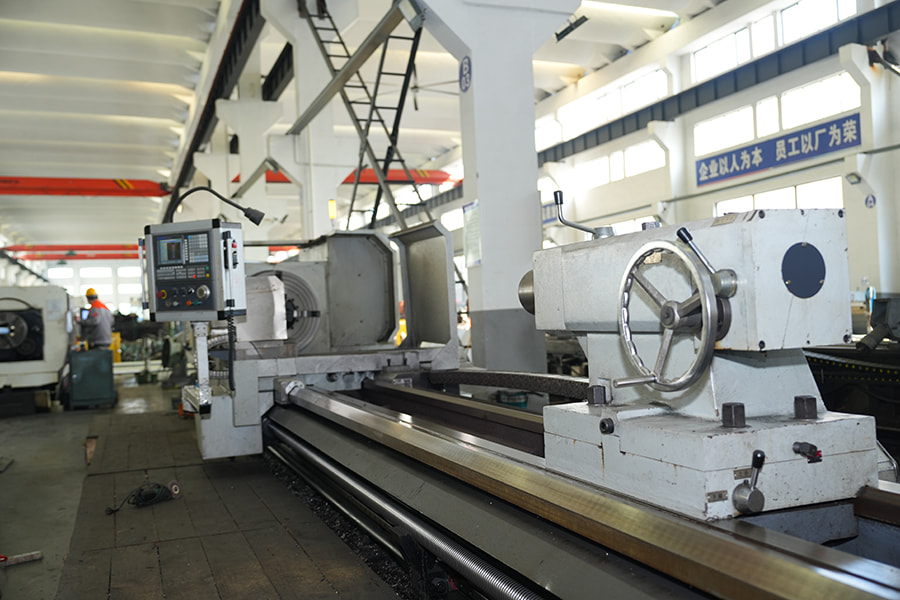

เราพึ่งพาการเจาะปืนด้วยการไหลของน้ำหล่อเย็นอย่างต่อเนื่องสำหรับการผลิตแท่งกลวงที่โรงงานในอู๋ซี เนื่องจากปัญหาความตรงของรูเจาะที่เกิดขึ้นในขั้นตอนนี้เป็นเรื่องยากมากที่จะแก้ไขในภายหลังในกระบวนการ

การเจาะภายในทำได้มากกว่าการลดน้ำหนัก

การลดน้ำหนักเป็นเหตุผลที่พบบ่อยที่สุดในการเลือกก้านลูกสูบกลวง แต่รูภายในยังเปิดโอกาสในการใช้งานที่ก้านลูกสูบไม่สามารถทำได้ ในการออกแบบกระบอกสูบบางแบบ รูจะใช้เป็นทางผ่านเฉพาะสำหรับน้ำมันไฮดรอลิก ช่วยให้แรงดันไปถึงปลายสุดของกระบอกสูบยาวโดยไม่ต้องใช้ท่อประปาภายนอกเดินข้างลำตัวกระบอกสูบ สิ่งนี้มีประโยชน์อย่างยิ่งในอุปกรณ์ที่มีพื้นที่จำกัด ซึ่งไม่สามารถเดินท่อภายนอกตามความยาวเต็มของกระบอกสูบแบบชักยาวได้

ในการใช้งานอื่นๆ รูจะใช้เพื่อวางแกนรองหรือสายเคเบิลเซ็นเซอร์ เช่น ก้านตรวจจับตำแหน่งที่ใช้สำหรับการป้อนกลับจังหวะในกระบอกสูบที่ต้องการการตรวจสอบตำแหน่งที่แม่นยำและต่อเนื่อง แทนที่จะอาศัยลิมิตสวิตช์ภายนอกเพียงอย่างเดียว

พฤติกรรมการโก่งงอต้องใช้กลยุทธ์การสนับสนุนที่แตกต่างจาก Solid Rods

เนื่องจากก้านลูกสูบกลวงกระจายวัสดุไปยังผนังด้านนอกแทนที่จะเต็มพื้นที่หน้าตัดทั้งหมด ความต้านทานต่อการโก่งงอภายใต้แรงอัดจึงไม่ขยายขนาดในลักษณะเดียวกับที่ก้านแข็งทำเมื่อเส้นผ่านศูนย์กลางเพิ่มขึ้น สำหรับเส้นผ่านศูนย์กลางภายนอกที่กำหนด โดยทั่วไปแท่งกลวงจะโค้งงอที่แรงอัดต่ำกว่าแท่งตัน เว้นแต่ว่าเส้นผ่านศูนย์กลางภายนอกจะเพิ่มขึ้นเพื่อชดเชยวัสดุที่ถูกเอาออก นี่เป็นข้อพิจารณาที่สำคัญในการใช้งานช่วงชักยาว โดยอาศัยการลดน้ำหนักของการออกแบบกลวงเพียงอย่างเดียวโดยไม่ต้องปรับเส้นผ่านศูนย์กลางหรือเพิ่มส่วนรองรับตรงกลาง อาจทำให้ก้านวัดมีขนาดเล็กลงสำหรับสภาวะการรับน้ำหนักด้านข้างจริงที่มันจะเผชิญ

เมื่อแกนลูกสูบกลวงแก้ปัญหาได้ แต่แกนลูกสูบแข็งไม่สามารถทำได้

การออกแบบแท่งกลวงมีแนวโน้มที่จะได้รับตำแหน่งในการใช้งานที่น้ำหนักหรือความสามารถในการกำหนดเส้นทางภายในให้ข้อได้เปรียบในการใช้งานอย่างแท้จริง แทนที่จะเลือกเป็นทางเลือกที่เบากว่าแท่งทึบเพียงอย่างเดียว กระบอกสูบช่วงชักยาวที่ใช้ในอุปกรณ์ทางทะเลและท่าเรือมักจะได้รับประโยชน์จากมวลที่ลดลง เนื่องจากส่วนประกอบที่เคลื่อนที่ได้เบากว่าจะสร้างความเครียดให้กับโครงสร้างรองรับน้อยลง และลดการโหลดแบบไดนามิกระหว่างการทำงาน อุปกรณ์ขุดเจาะน้ำมันและเหมืองแร่บางครั้งใช้ประโยชน์จากการเจาะภายในเพื่อกำหนดเส้นทางของไหลไฮดรอลิกหรือสายเคเบิลเครื่องมือวัดผ่านแกน ทำให้การออกแบบระบบโดยรวมง่ายขึ้น

• การใช้งานช่วงชักยาวซึ่งมีมวลลูกสูบลดลงช่วยเพิ่มประสิทธิภาพแบบไดนามิก
• การออกแบบที่ต้องการเส้นทางของเหลวภายในหรือทางเดินสายเคเบิลผ่านแกนเอง
• อุปกรณ์ที่การลดภาระของโครงสร้างจากน้ำหนักของกระบอกสูบเป็นสิ่งสำคัญอันดับแรก
• ระบบที่ใช้แท่งตรวจจับตำแหน่งภายในซึ่งต้องมีทางเดินภายในก้านลูกสูบ

ในโครงการกระบอกไฮดรอลิกที่เราให้การสนับสนุนสำหรับผู้ผลิตอุปกรณ์ทางทะเล ท่าเรือ และเหมืองแร่ การตัดสินใจระบุ a กระบอกลูกสูบกลวงกระบอกไฮดรอลิก มักจะลงมาที่หนึ่งในความต้องการด้านการใช้งานเหล่านี้ แทนที่จะลดน้ำหนักเป็นเพียงปัจจัยในการตัดสินใจ
